COMMUNICATION SYSTEM     コミュニケーションシステム

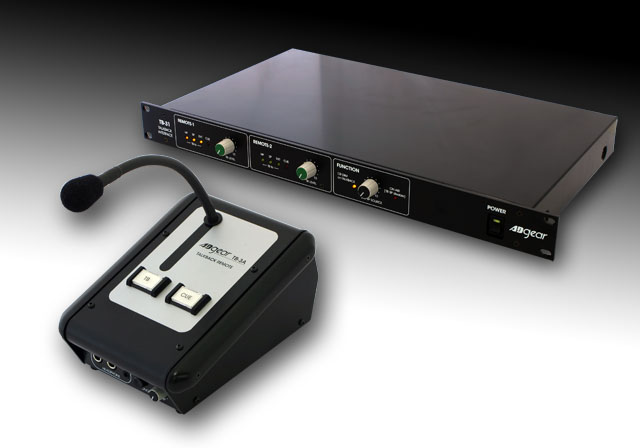

TB-3A/TB-31 TALK BACK SYSTEM


アドギアートークバックシステムは既存のスタジオシステムにコミュニケーション機能を手軽に追加できます。

TB-3A はフレキシブルマイクを搭載したトークバックリモートボックスです。マイクアンプとコンプレッサーを内蔵し、ラインレベルのトークバック音声とスイッチ制御信号を出力します。
トークバックスイッチの制御信号にはディレイ回路を搭載していますので、TBスイッチを押した際のメカニカルノイズを軽減します。
TB-31はTB-3Aを2台まで接続できるトークバックインターフェイスです。カフボックスやCUEボックスのヘッドホン系にトークバック信号をミックスするTB HP、スタジオスピーカーにトークバック信号をミックスするTB SP、さらに単独でトークバック信号を出力するEXT TBの3系統を装備しています。
また、トークバックと連動して動作するパッシブアッテネーターは、外部DIM制御を持たないコントロールルームモニターでの使用を可能にします。
TB-3AとTB-31を組み合わせることで、ご使用中の設備に簡単にトークバック機能を追加することができます。


TB-3A トークバックリモート

■TBスイッチ
■CUEスイッチ
■グースネックマイク
■ヘッドホーン出力(φ6.3 + φ3.5)
■ヘッドホーンレベル / モノラルスイッチ
■インターフェイス接続コネクター(D15P)
■サイズ 133(W)×93(H)×189(D)
TB-31 トークバックインターフェイス

■トークバックレベル×2
■スタジオソースレベル
■モニター入出力(XLR3 +4dBu)
■スタジオSP入出力(XLR5 +4dBu)
■TB-1A接続コネクター×2(D15S)
■コマンド入力(D25S) / コマンドスルー(ABシリーズ用 D25P)
■タリーコネクター/RTB THRU(D15P)
■EXT TB / CR DIM I/O(D15S)
■サイズ EIA 194"1U 482(W)×44(H)×250(D)

TB-3A マニュアルのダウンロード
TB-31 マニュアルのダウンロード
